kd-使用有向无环图表示任务的依赖关系

2024-08-02 约 4068 字预计阅读 9 分钟次阅读

项目背景

某系统中需要实现点击保存按钮，依次保存上下游依赖数据，依赖关系不严格，循环里面实现了依次保存，但数据量大之后性能问题严重

解决方案

通过图技术实现数据上下游依赖关系，多线程执行数据保存操作，图构建了数据之间的依赖关系，每次保存入度为0的数据块。

代码实现

1
2
3
4
5


<dependency>
    <groupId>com.google.guava</groupId>
        <artifactId>guava</artifactId>
    <version>23.0</version>
</dependency>

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96


import java.util.ArrayList;
import java.util.List;
import java.util.Map;
import java.util.Set;
import java.util.concurrent.CompletableFuture;
import java.util.concurrent.ExecutionException;
import java.util.concurrent.ExecutorService;
import java.util.function.Consumer;
import java.util.stream.Collectors;

import com.google.common.graph.GraphBuilder;
import com.google.common.graph.MutableGraph;


public class GraphHelper {

    /**
     * EXECUTORSERVICE  线程池执行器
     */
    private static final ExecutorService EXECUTORSERVICE = ThreadPools.newCachedExecutorService(
            "CrlListBillCfgGraphHelper.runTask4Graph", Runtime.getRuntime().availableProcessors() * 2,
            Math.max(Runtime.getRuntime().availableProcessors() * 2, 20));

    /**
     * 通过配置信息创建图结构:所有页签图
     * @param mainTabPageKeys 子页面标识
     */
    public static MutableGraph<String> creatGraph4CfgItem(Set<String> mainTabPageKeys){
        //所有配置信息
        Map<String, CrlListBillTabCfgPO> allListCfgData = CrlListBillCfgHelper.getAllListCfgData();
        //配置信息图
        MutableGraph<String> cfgGraph = GraphBuilder.directed() //指定为有向图
//                .nodeOrder(ElementOrder.<Integer>insertion()) //节点按插入顺序输出
                //(还可以取值无序unordered()、节点类型的自然顺序natural())
                .expectedNodeCount(mainTabPageKeys.size()) //预期节点数
//                .allowsSelfLoops(true) //允许自环
                .build();

        if(mainTabPageKeys.isEmpty() || allListCfgData.isEmpty()){
            return cfgGraph;
        }
        //1.先创建节点:每个页签一个节点
        mainTabPageKeys.forEach(cfgGraph::addNode);
        //2.先创建边：根据页签依赖关系创建边
        for(String mainTabPageKey : mainTabPageKeys){
            //页签配置信息
            CrlListBillTabCfgPO crlListBillTabCfgPO = allListCfgData.get(mainTabPageKey);
            if(null == crlListBillTabCfgPO){
                continue;
            }
            //页签对象
            CrlListCfgItemPO tab = crlListBillTabCfgPO.getTab();
            if(null == tab){
                continue;
            }
            //依赖信息
            List<String> dependtabs = tab.getDependtabs();
            if(null == dependtabs){
                continue;
            }
            //创建边
            dependtabs.forEach(node -> {
                //只处理已经启用的依赖页签
                if(mainTabPageKeys.contains(node)){
                    cfgGraph.putEdge(node,mainTabPageKey);
                }
            });
        }
        return cfgGraph;
    }

	/**
     * 通过图结构 + 线程编排 执行指定的任务
     */
    public static void runTask4Graph(MutableGraph<String> graph, Consumer<String> f) {
        while (graph != null && !graph.nodes().isEmpty()) {
            // 先取入度为0统一执行
            Set<String> zeroNodes = graph.nodes().stream()
                    .filter(node -> graph.inDegree(node) == 0)
                    .collect(Collectors.toSet());
            if (!zeroNodes.isEmpty()) {
                List<CompletableFuture> completableFutureList = new ArrayList<>();
                for (String zeroNode : zeroNodes) {
                    completableFutureList.add(CompletableFuture.runAsync(() -> f.accept(zeroNode), EXECUTORSERVICE));
                    graph.removeNode(zeroNode);
                }
                try {
                    CompletableFuture.allOf(completableFutureList.toArray(new CompletableFuture[0])).get();
                } catch (InterruptedException | ExecutionException e) {
                    throw new RuntimeException(e);
                }
            }
        }
    }

}

如何调用

1
2
3


MutableGraph<String> stringMutableGraph = GraphHelper.creatGraph4CfgItem(listCfgItemkey);
String finalSubPageKey = tabSubPageKey;
GraphHelper.runTask4Graph(stringMutableGraph, number -> saveData(model,finalSubPageKey, number));

技术拓展

图（graph）

1.1图的概念

图的构成：

将图G抽象的表示为一组顶点V和一组边E的集合。eg:一个包含5个顶点和7条边的图。

V={1,2,3,4,5}

E={(1,2),(1,3),(1,5),(2,3),(2,4),(4,5)}

G={V,E}

可以将图看作一种从链表拓展而来的数据结构

链表、树、图之间的关系:

图的分类：

图常用术语 1.邻接（adjacency）:当两顶点之间存在边相连时，称这两顶点“邻接". 如上图顶点 1 的邻接顶点为顶点 2、3、5。 2.路径（path）:从顶点 A 到顶点 B 经过的边构成的序列被称为从 A 到 B 的“路径”.如上图：边序列 1-5-2-4 是顶点 1 到顶点 4 的一条路径。

3.度（degree）:一个顶点拥有的边数.对于有向图，入度 (in-degree)表示有多少条边指向该顶点，出度 (out-degree)表示有多少条边从该顶点指出。

图的表示

图的常见应用：

	顶点	边	图计算问题
社交网络	用户	好友关系	潜在好友推荐
地铁线路	站点	站点之间的连通性	最短路线推荐
太阳系	星体	星体间的万有引力作用	行星轨道计算

1.2 图的基础操作

图的操作分为对 “边"的操作和对“顶点”的操作

基于邻接矩阵的实现

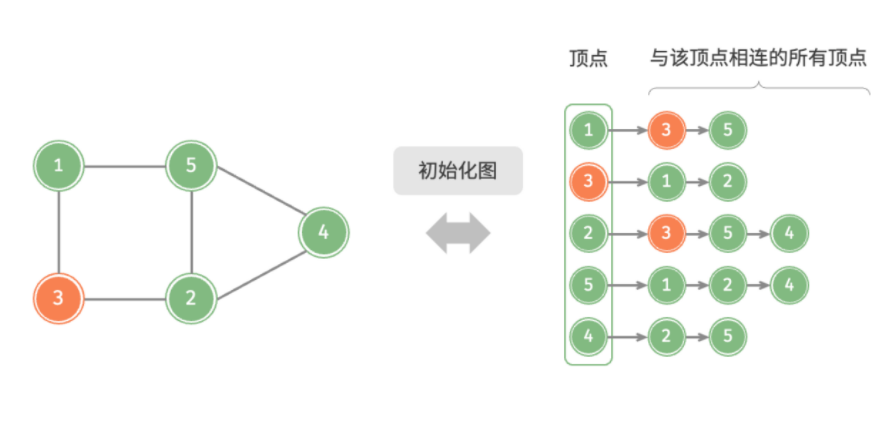

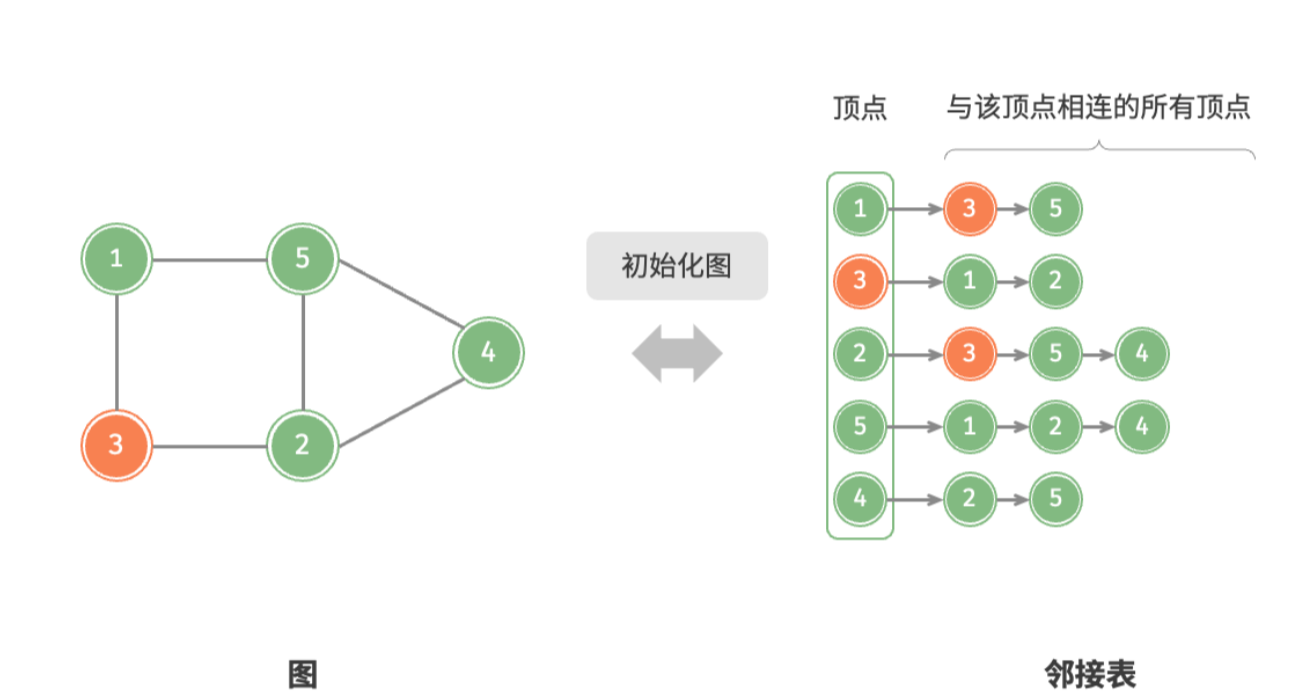

基于邻接表的实现

代码实现：

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243


package com.datastructure;

import java.util.ArrayList;
import java.util.List;

/**
 * 顶点类
 */
public class Vertex {
    public int val;
    public Vertex(int val){
        this.val=val;
    }
    /**
     * 输入值列表vals,返回顶点列表vets
     */
    public static Vertex[] valsToVets(int[] vals){
        Vertex[] vets=new Vertex[vals.length];
        for(int i=0;i<vals.length;i++){
            vets[i]=new Vertex(vals[i]);
        }
        return vets;
    }
    /**
     * 输入顶点列表vets,返回值列表vals
     */
    public static List<Integer> vetsToVals(List<Vertex> vets){
        List<Integer> vals=new ArrayList<>();
        for(Vertex vet:vets){
            vals.add(vet.val);
        }
        return vals;
    }
}




package com.datastructure;
import java.util.ArrayList;
import java.util.HashMap;
import java.util.List;
import java.util.Map;

/**
 * 1.基于邻接矩阵实现无向图：
 *    添加或删除边:直接在邻接矩阵中修改指定的边，使用O(1)时间。由于是无向图，需要同时修改两个方向的边。
 *    添加顶点:在邻接矩阵的尾部添加一行一列，并全部填0,使用O(n)时间。
 *    删除顶点:在邻接矩阵中删除一行一列.当删除首行首列时达到最差情况，需要将(n-1)^2个元素“向左上移动”,使用O(n^2)时间
 *    初始化:传入n个顶点,初始化长度为n的顶点列表vertices,使用O(n)时间;初始化nxn大小的邻接矩阵adjMat,使用O(n^2)时间
 *
 *
 */
public class GraphAdjacencyMatrix {
    List<Integer> vertices;//顶点列表，元素代表"顶点值",索引代表"顶点索引"
    List<List<Integer>> adjMat;//邻接矩阵，行列索引对应“顶点索引"

    public  GraphAdjacencyMatrix(int[] vertices,int[][]edges){
        this.vertices=new ArrayList<>();
        this.adjMat=new ArrayList<>();
        //添加顶点
        for(int val:vertices){
            addVertex(val);
        }
        //添加边，edges元素代表顶点索引，即对应vertices元素索引
        for(int[] e:edges){
            addEdge(e[0],e[1]);
        }
    }
/**
 * 获取顶点数量
 */
public int size(){
    return vertices.size();
}
/**
 * 添加顶点
 */
public void addVertex(int val){
    int n=size();
    //向顶点列表中添加新顶点的值
    vertices.add(val);
    //在邻接矩阵中添加一行
    List<Integer> newRow=new ArrayList<>(n);
    for(int j=0;j<n;j++){
        newRow.add(0);
    }
    adjMat.add(newRow);
    //在邻接矩阵中添加一列
    for(List<Integer> row:adjMat){
        row.add(0);
    }
}
/**
 * 删除顶点
 */
public void  removeVertex(int index){
    if(index>=size())
        throw new IndexOutOfBoundsException();
    //在顶点列表中移除索引index的顶点
    vertices.remove(index);
    //在邻接矩阵中删除索引index的行
    adjMat.remove(index);
    //在邻接矩阵中删除索引index的列
    for(List<Integer> row:adjMat){
        row.remove(index);
    }

}
    /**
     * 添加边
     *  参数 i, j 对应 vertices元素索引
     * @param i
     * @param j
     */
    public void addEdge(int i, int j) {
        //索引越界与相等处理
        if(i<0||j<0||i>=size()||j>=size()||i==j)
            throw new IndexOutOfBoundsException();
        //在无向图中，邻接矩阵关于主对角线对称，即满足(i,j)==(j,i)
        adjMat.get(i).set(j,1);
        adjMat.get(j).set(i,1);

    }

    /**
     * 删除边
     *  参数 i, j 对应 vertices元素索引
     * @param i
     * @param j
     */
    public void removeEdge(int i, int j) {
          //索引越界与相等处理
           if(i<0||j<0||i>=size()||j>=size()||i==j)
            throw new IndexOutOfBoundsException();

        adjMat.get(i).set(j,0);
        adjMat.get(j).set(i,0);
    }

/**
 * 打印邻接矩阵
 */
public void print(){
    System.out.println("顶点列表="+vertices);
    System.out.println("邻接矩阵="+adjMat);
}

}

/**
 * 2.图基于基于邻接表的实现：
 *       设无向图的顶点总数为n,边总数为m
 * 1.操作实现：

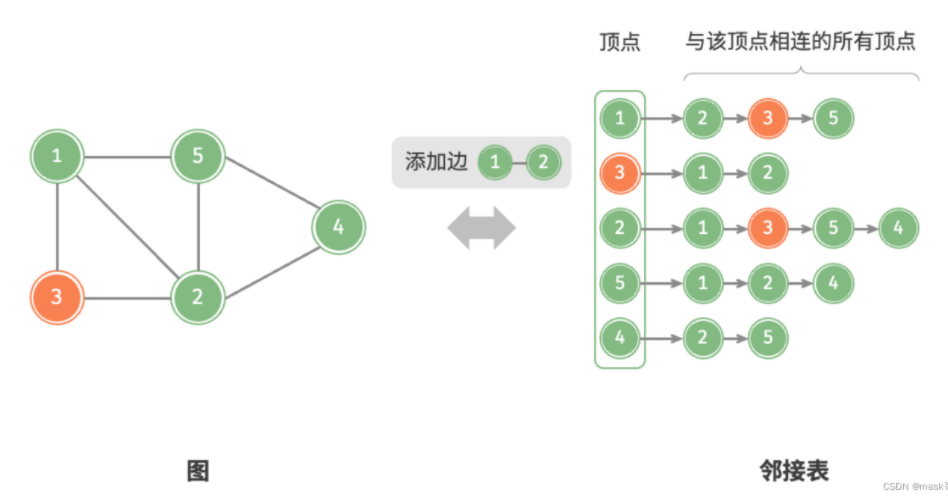

 *    添加边：在顶点对应链表的末尾添加边即可，使用O(1)时间复杂度，因为是无向图，需要同时添加两个方向的边。
 *    删除边：在顶点对应的链表中查找并删除指定边，使用O(m)时间。因为无向图，需要同时删除两个方向的边
 *    添加顶点:在邻接表中添加一个链表，并将新增顶点作为链表头节点，使用O(1)时间复杂度
 *    删除顶点：需遍历整个邻接表，删除包含指定顶点的所有边，使用O(n+m)时间
 *    初始化：在邻接表中创建n个顶点和2m条边，使用O(n+m)时间复杂度
 */
class GraphAdjacencyList{
//邻接表，key:顶点，value:该顶点的所有邻接顶点
    Map<Vertex,List<Vertex>> adjList;

    public GraphAdjacencyList(Vertex[][] edges){
        this.adjList=new HashMap<>();
        //添加所有顶点和边
        for(Vertex[] edge:edges){
            addVertex(edge[0]);
            addVertex(edge[1]);
            addEdge(edge[0],edge[1]);
        }
    }
/**
 * 获取顶点数量
 */
public int size(){
    return adjList.size();
}
    /**
     * 添加边
     * @param vet1
     * @param vet2
     */
    public void addEdge(Vertex vet1, Vertex vet2) {
    if(!adjList.containsKey(vet1)||!adjList.containsKey(vet2)||vet1==vet2){
        throw new IllegalArgumentException();
    }
    //添加边vet1-vet2
        adjList.get(vet1).add(vet2);
        adjList.get(vet2).add(vet1);
    }
    /**
     * 删除边
     * @param vet1
     * @param vet2
     */
    public void removeEdge(Vertex vet1, Vertex vet2) {
        if(!adjList.containsKey(vet1)||!adjList.containsKey(vet2)||vet1==vet2){
            throw new IllegalArgumentException();
        }
        //删除边vet1-vet2
        adjList.get(vet1).remove(vet2);
        adjList.get(vet2).remove(vet1);
    }

    /**
     * 添加顶点
     * @param vet
     */
    public void addVertex(Vertex vet) {
        if(adjList.containsKey(vet))
            return;
        //在邻接表中添加一个新链表
        adjList.put(vet,new ArrayList<>());
    }
    /**
     *删除顶点
     */
    public void removeVertex(Vertex vet){
        if(!adjList.containsKey(vet))
            throw new IllegalArgumentException();
        //在邻接表中删除顶点vet对应的链表
        adjList.remove(vet);
        //遍历其他顶点的链表，删除所有包含vet的边
        for(List<Vertex> list:adjList.values()){
            list.remove(vet);
        }
    }
    /**
     * 打印邻接表
     */
    public void  print(){
        System.out.println("邻接表 ");
        for(Map.Entry<Vertex,List<Vertex>> pair:adjList.entrySet()){
            List<Integer> tmp=new ArrayList<>();
            for(Vertex vertex:pair.getValue()){
                tmp.add(vertex.val);
            }
            System.out.println(pair.getKey().val+":"+tmp+",");
        }
    }
}

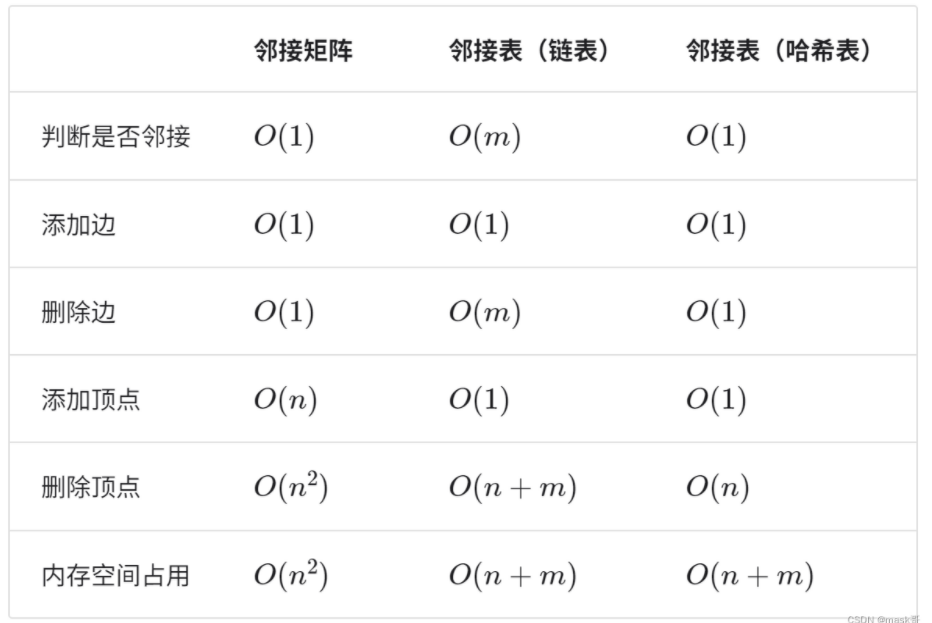

邻接矩阵与邻接表效率对比

邻接矩阵体现了“以空间换时间”的原则，而邻接表体现了“以时间换空间”的原则。

1.3 图的遍历

图的遍历需使用搜索算法实现。图的遍历方式分为：广度优先遍历和深度优先遍历

广度优先遍历（BFS）:是一种由近及远的遍历方式，从一个节点出发，始终优先访问距离最近的顶点,并一层层向外扩张.

算法实现： BFS通常借助队列来实现。队列的先进先出与BFS的由近及远思路一样;

1. 将遍历起始顶点startVet加入队列，并开启循环;
1.   在循环的每轮迭代中，弹出队首顶点并记录访问，然后将该顶点的所有邻接顶点加入到队列尾部；
1. 循环step2，直到所有顶点被访问完毕结束.

为防止重复遍历顶点，借助一个哈希表 visited 来记录哪些节点已被访问

代码实现：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29


/**
 * 广度优先遍历:
 * 使用邻接表来表示图，以便获取指定顶点的所有邻接顶点
 */
public List<Vertex> graphBFS(GraphAdjacencyList graph,Vertex startVet){
    //顶点遍历序列
    List<Vertex> res=new ArrayList<>();
    //哈希表，用于记录已被访问过的顶点
    Set<Vertex> visited=new HashSet<>();
    visited.add(startVet);
    //队列用于实现BFS
    Queue<Vertex> queue=new LinkedList<>();
    queue.offer(startVet);
    //以顶点vet为起点，循环直到访问完所有顶点
    while (!queue.isEmpty()){
        Vertex vet=queue.poll();//队首顶点出队
        res.add(vet);
        //遍历该顶点的所有邻接顶点
        for(Vertex adjVet:graph.adjList.get(vet)){
            if(visited.contains(adjVet))
                continue;//跳过已经被访问的顶点
            queue.offer(adjVet);//只入队未访问的顶点
            visited.add(adjVet);//标记该顶点已经被访问

        }
    }
    //返回顶点遍历序列
    return res;
}

深度优先遍历（DFS）:是一种优先走到底，无路可走再回头的遍历方式

算法实现：这种走到尽头再返回的算法通常基于递归实现。需借助一个哈希表 visited 来记录已被访问的顶点，以避免重复访问顶点

代码实现：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26


  /**
     * 深度优先遍历辅助函数
     */
    public void dfs(GraphAdjacencyList graph,Set<Vertex> visited,List<Vertex> res,Vertex vet){
res.add(vet);//记录访问顶点
        visited.add(vet);//标记该顶点已被访问
        //遍历该顶点的所有邻接顶点
        for(Vertex adjVet:graph.adjList.get(vet)){
            if(visited.contains(adjVet))
                continue;//跳过已经被访问的顶点
            //递归范围邻接顶点
            dfs(graph,visited,res,adjVet);
        }
    }
    /**
     * 深度优先遍历
     * 使用邻接表来表示图，以便获取指定顶点的所有邻接顶点
     */
    public List<Vertex> graphDFS(GraphAdjacencyList graph,Vertex startVet){
        //顶点遍历序列
        List<Vertex> res=new ArrayList<>();
        //哈希表，用于记录已经被访问过的顶点
        Set<Vertex> visited=new HashSet<>();
        dfs(graph,visited,res,startVet);
        return res;
    }

总结：

邻接矩阵利用矩阵来表示图，每一行（列）代表一个顶点，矩阵元素代表边，用 1 或 0 表示两个顶点之间有边或无边
从算法思想的角度分析，邻接矩阵体现了“以空间换时间”，邻接表体现了“以时间换空间
图的广度优先遍历是一种由近及远、层层扩张的搜索方式，通常借助队列实现。
图的深度优先遍历是一种优先走到底、无路可走时再回溯的搜索方式，常基于递归来实现。

————————————————技术扩展来源————————————————

                        版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

原文链接：https://blog.csdn.net/crazy123456789/article/details/135955173

目录

kd-使用有向无环图表示任务的依赖关系

项目背景

解决方案

代码实现

技术拓展

图（graph）

1.1图的概念

1.2 图的基础操作

1.3 图的遍历

总结：
